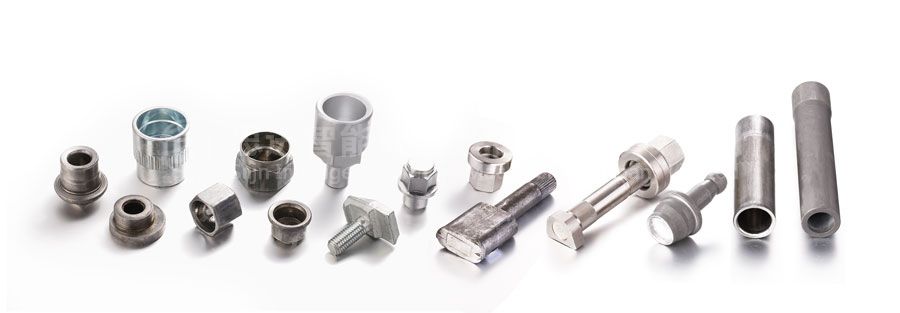

SJPF、SJNP系列特殊零件多工位自動冷鐓復合成形裝備
SJPF、SJNP系列6工位特殊零件復合成形機技術參數
| 型 號 | 單位 | SJPF 11B-6S | SJPF 14B-6S | SJNP 19B-6S | SJNP 24B-6S | SJNP 33B-6S |
|---|---|---|---|---|---|---|
| 工位數 | No. | 6 | 6 | 6 | 6 | 6 |
| 最大切斷直徑 | Mm | 13 | 15 | 20 | 25 | 34 |
| 最大切斷長度 | Mm | 22 | 35 | 55 | 65 | 85 |
| 前沖頂出長度 | Mm | 15 | 20 | 25 | 40 | 60 |
| 后托頂出長度 | Mm | 30 | 40 | 60 | 68 | 90 |
| 公模外徑 | Mm | Ф30 | Ф37 | Ф65 | Ф75 | Ф85 |
| 母模 | Mm | Φ45×66L | Φ55×110L | Φ90×110L | Φ100×135L | Φ130×155L |
| 模距 | Mm | 50 | 60 | 114 | 126 | 140 |
| 壓造力 | kgs | 60,000 | 125,000 | 210,000 | 300,000 | 450,000 |
| 行程 | Mm | 120 | 130 | 160 | 190 | 300 |
| 生產速度 | Pcs/min | 160 | 140 | 100 | 80 | 60 |
| 主馬達 | Kw | 15 | 22 | 45 | 55 | 75 |
| 潤滑油用量 | L | 700 | 800 | 1,300 | 1,600 | 2,300 |
| 機器重量 | Ton | 6.5 | 10.5 | 30 | 42 | 80 |
| 機器尺寸 | cm | 307*246*160 | 357*267*180 | 470*365*216 | 535*385*220 | 745*437*270 |
備注:
1、母模可以根據客戶實際需求，選用方形模具。
According to customer demand, main die dia hole can select and use square molds.
2、本公司保留修改以上參數的權利，如有修改恕不另行通知；
The company keeps the right to revise above parameters,If there is any alterations,advance notice won t be given then.
3、產品最適用的生產速度取決于產品的形狀，尺寸和材料；
The products' most applicable production speed is decided by the product shape,size and material.
4、表中所列最大材料剪斷直徑和可制產品尺寸按中碳合金鋼計算，相當于10.9級高強度螺絲。
Maximum material shearing diameter and product size listed in the table can be calculated according to medium carbon alloy steel,It is equal to 10.9 grade high intensity screw.
高耐磨，低能耗
鑲嵌式無油自潤滑軸承，提高聯結軸的壽命和耐磨性，降低能耗。
無極變速，自動檢測
電路系統為變頻器加PLC、不但可無極變速、還可以自動檢出機器工作中的故障狀態停機。
剎車平穩，操作安全
采用空壓氣動離合器、啟動電流小、剎車平穩、除點動方式外每次停車滑塊均能停至后死點，提供足夠的操作空間。
高安全，低污染
設計和開發封閉防護罩，大幅減少熱油氣霧對工作環境的污染。
充分潤滑，提高壽命
機器設置油路的壓力保護裝置，保證機器運行時各部件的充分潤滑。設置氣路壓力保護裝置，保護機器過載現象，提高模具使用壽命。
安全保護，操作安全
在確保機器方便調試的同時，多處設置安全保護門，強調操作人員的規范操作，確保人員的安全。
