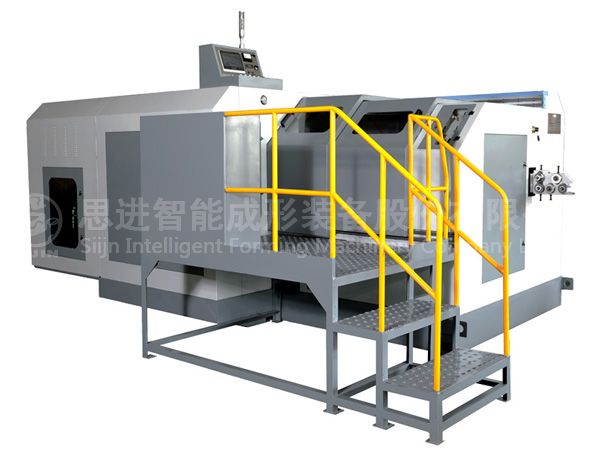

SJBF系列桿類多工位高速自動冷成形裝備 （2、3、4工位）
SJBF系列2，3工位螺栓冷鐓成形機技術參數 / Main Technical Parameters of SJBF Series 2,3-Station Cold Forging Machine.
| 型? 號 Model | 單位 Unit | SJBF-42L | SJBF-43L | SJBF-62S(H) | SJBF-63S |
|---|---|---|---|---|---|
| 工位數 Forging station |
No. | 2 | 3 | 2 | 3 |
| 成形力 Forging force |
kgs | 15,000 | 15,000 | 35,000 | 38,000 |
| 最大剪斷直徑 Max cut-off dia. |
mm | Φ6 | Φ6 | Φ8 | Φ8 |
| 最大剪斷長度 Max cut-off length |
mm | 70 | 70 | 85 | 85 |
| 生產速度 Speed Range |
pcs/min | 180-300 | 180-280 | 140-300 | 160-280 |
| 動模頂出行程 P.K.O Stroke |
mm | 10 | 10 | 12 | 12 |
| 定模頂出行程 K.O.Stroke |
mm | 65 | 65 | 75 | 75 |
| 主滑臺行程 Main slide stroke |
mm | 100 | 100 | 110 | 110 |
| 主電機功率 Main motor |
kw | 5.5 | 7.5 | 7.5 | 11 |
| 剪模外形尺寸 Cut-off-die size |
mm | Φ20*30L | Φ20*30L | Φ30*45L | Φ30*45L |
| 動模外形尺寸 Punch die size |
mm | Φ32*62L | Φ32*62L | Φ40*90L | Φ40*90L |
| 定模外形尺寸 Main die size |
mm | Φ38*75L | Φ38*75L | Φ50*85L | Φ50*85L |
| 模具間距 Die pitch |
mm | 48 | 48 | 60 | 60 |
| 機器外形尺寸 Machine dimension(L*W*H) |
cm | 277*125*115 | 277*165*115 | 338*137*115 | 320*200*150 |
| 吊裝參考重量 Machine weight (Approx) |
Ton | 3 | 4 | 4 | 7 |
| 可制螺絲直徑 Normal bolt size |
mm | 2-4 | 2-4 | 3-6 | 3-6 |
| 可制螺絲頭下長度 Shank length of blank |
mm | 6-60 | 6-60 | 8-70 | 8-70 |
| 型? 號 Model | 單位 Unit | SJBF-83S | SJBF-83SL | SJBF-83L | SJBF-103S | SJBF-103L |
|---|---|---|---|---|---|---|
| 工位數 Forging station |
No. | 3 | 3 | 3 | 3 | 3 |
| 成形力 Forging force |
kgs | 65,000 | 65,000 | 65,000 | 80,000 | 80,000 |
| 最大剪斷直徑 Max cut-off dia. |
mm | Φ10 | Φ10 | Φ10 | Φ12 | Φ12 |
| 最大剪斷長度 Max cut-off length |
mm | 85 | 100 | 135 | 110 | 195 |
| 生產速度 Speed Range |
pcs/min | 140-250 | 140-220 | 90-140 | 120-180 | 85-160 |
| 動模頂出行程 P.K.O Stroke |
mm | 20 | 20 | 20 | 20 | 20 |
| 定模頂出行程 K.O.Stroke |
mm | 68 | 85 | 115 | 85 | 165 |
| 主滑臺行程 Main slide stroke |
mm | 106 | 140 | 192 | 150 | 280 |
| 主電機功率 Main motor |
kw | 15 | 18.5 | 18.5 | 22 | 22 |
| 剪模外形尺寸 Cut-off-die size |
mm | Φ53*56L | Φ35*50L | Φ30*50L | Φ45*59L | Φ45*59L |
| 動模外形尺寸 Punch die size |
mm | Φ45*95L | Φ45*115L | Φ45*140L | Φ53*115L | Φ53*112L |
| 定模外形尺寸 Main die size |
mm | Φ60*80L | Φ60*120L | Φ60*150L | Φ75*108L | Φ75*200L |
| 模具間距 Die pitch |
mm | 70 | 70 | 70 | 90 | 90 |
| 機器外形尺寸 Machine dimension(L*W*H) |
cm | 360*220*180 | 400*220*190 | 450*220*200 | 410*250*190 | 570*250*230 |
| 吊裝參考重量 Machine weight (Approx) |
Ton | 10 | 12 | 14 | 14 | 19.5 |
| 可制螺絲直徑 Normal bolt size |
mm | 5-8 | 5-8 | 5-8 | 6-10 | 6-10 |
| 可制螺絲頭下長度 Shank length of blank |
mm | 10-60 | 10-77 | 20-110 | 15-75 | 25-160 |
| 型? 號 Model | 單位 Unit | SJBF-133S | SJBF-133L | SJBF-163S | SJBF-203L |
|---|---|---|---|---|---|
| 工位數 Forging station |
No. | 3 | 3 | 3 | 3 |
| 成形力 Forging force |
kgs | 120,000 | 120,000 | 200,000 | 350,000 |
| 最大剪斷直徑 Max cut-off dia. |
mm | Φ15 | Φ15 | Φ18 | Φ22 |
| 最大剪斷長度 Max cut-off length |
mm | 145 | 250 | 200 | 240 |
| 生產速度 Speed Range |
pcs/min | 90-160 | 60-110 | 70-120 | 50-80 |
| 動模頂出行程 P.K.O Stroke |
mm | 30 | 30 | 40 | 50 |
| 定模頂出行程 K.O.Stroke |
mm | 115 | 230 | 170 | 220 |
| 主滑臺行程 Main slide stroke |
mm | 200 | 350 | 260 | 346 |
| 主電機功率 Main motor |
kw | 30 | 30 | 55 | 75 |
| 剪模外形尺寸 Cut-off-die size |
mm | Φ63*69L | Φ55*70L | Φ60*90L | Φ75*120L |
| 動模外形尺寸 Punch die size |
mm | Φ60*130L | Φ60*179L | Φ75*185L | Φ90*215L |
| 定模外形尺寸 Main die size |
mm | Φ86*135L | Φ86*265L | Φ100*190L | Φ125*240L |
| 模具間距 Die pitch |
mm | 98 | 110 | 120 | 140 |
| 機器外形尺寸 Machine dimension(L*W*H) |
cm | 460*260*200 | 780*260*270 | 650*290*250 | 760*300*300 |
| 吊裝參考重量 Machine weight (Approx) |
Ton | 19.5 | 31 | 36 | 55 |
| 可制螺絲直徑 Normal bolt size |
mm | 8-13 | 8-13 | 10-18 | 12-22 |
| 可制螺絲頭下長度 Shank length of blank |
mm | 20-110 | 70-210 | 20-160 | 20-210 |
SJBF系列4工位螺栓冷鐓成形機技術參數 / Main Technical Parameters of SJBF Series 4-Station Cold Forging Machine.
| 型? 號 Model | 單位 Unit | SJBF-44L | SJBF-64S | SJBF-64L | SJBF-84S | SJBF-84L | SJBF-84LL |
|---|---|---|---|---|---|---|---|
| 工位數 Forging station |
No. | 4 | 4 | 4 | 4 | 4 | 4 |
| 成形力 Forging force |
kgs | 15,000 | 45,000 | 45,000 | 75,000 | 80,000 | 85,000 |
| 最大剪斷直徑 Max cut-off dia. |
mm | Φ6 | Φ8 | Φ10 | Φ10 | Φ10 | Φ10 |
| 最大剪斷長度 Max cut-off length |
mm | 70 | 100 | 145 | 110 | 200 | 245 |
| 生產速度 Speed Range |
pcs/min | 160-250 | 140-250 | 80-150 | 120-220 | 50-130 | 60-120 |
| 動模頂出行程 P.K.O Stroke |
mm | 10 | 15 | 30 | 26 | 26 | 35 |
| 定模頂出行程 K.O.Stroke |
mm | 65 | 85 | 135 | 90 | 170 | 220 |
| 主滑臺行程 Main slide stroke |
mm | 100 | 136 | 210 | 140 | 270 | 346 |
| 主電機功率 Main motor |
kw | 11 | 15 | 15 | 22 | 22 | 22 |
| 剪模外形尺寸Cut-off-die size | mm | Φ20*30L | Φ30*45L | Φ30*55L | Φ35*50L | Φ35*59L | Φ40*60L |
| 動模外形尺寸 Punch die size |
mm | Φ32*60L | Φ40*90L | Φ40*90L | Φ45*115L | Φ45*115L | Φ45*130L |
| 定模外形尺寸Main die size | mm | Φ38*75L | Φ50*110L | Φ50*155L | Φ60*120L | Φ60*190L | Φ60*240L |
| 模具間距 Die pitch |
mm | 48 | 60 | 60 | 80 | 80 | 80 |
| 機器外形尺寸Machine dimension(L*W*H) | cm | 277*185*118.5 | 350*200*170 | 380*200*170 | 420*230*190 | 560*240*220 | 650*245*220 |
| 吊裝參考重量 Machine weight (Approx) |
Ton | 4.5 | 9 | 11 | 13.5 | 18 | 22 |
| 可制螺絲直徑 Normal bolt size |
mm | 2-4 | 3-6 | 3-6 | 5-8 | 5-8 | 5-8 |
| 可制螺絲頭下長度 Shank length of blank |
mm | 10-60 | 10-70 | 25-125 | 15-77 | 25-160 | 70-210 |
| 型? 號 Model | 單位 Unit | SJBF-104S | SJBF-104L | SJBF-134S | SJBF-134L | SJBF-134LL | SJBF-134UL |
|---|---|---|---|---|---|---|---|
| 工位數 Forging station |
No. | 4 | 4 | 4 | 4 | 4 | 4 |
| 成形力 Forging force |
kgs | 85,000 | 85,000 | 120,000 | 130,000 | 130,000 | 155,000 |
| 最大剪斷直徑 Max cut-off dia. |
mm | Φ12 | Φ12 | Φ15 | Φ15 | Φ15 | Φ18 |
| 最大剪斷長度 Max cut-off length |
mm | 135 | 190 | 145 | 200 | 305 | 450 |
| 生產速度 Speed Range |
pcs/min | 95-160 | 70-130 | 100-150 | 75-120 | 50-80 | 32-60 |
| 動模頂出行程 P.K.O Stroke |
mm | 30 | 30 | 30 | 40 | 40 | 60 |
| 定模頂出行程 K.O.Stroke |
mm | 115 | 170 | 115 | 170 | 280 | 420 |
| 主滑臺行程 Main slide stroke |
mm | 190 | 280 | 200 | 270 | 380 | 580 |
| 主電機功率 Main motor |
kw | 30 | 30 | 30 | 37 | 37 | 45 |
| 剪模外形尺寸Cut-off-die size | mm | Φ45*59L | Φ45*59L | Φ63*69L | Φ63*69L | Φ55*70L | Φ58*80L |
| 動模外形尺寸 Punch die size |
mm | Φ53*115L | Φ53*115L | Φ60*130L | Φ60*130L | Φ60*229L | Φ60*229L |
| 定模外形尺寸Main die size | mm | Φ75*135L | Φ75*185L | Φ86*135L | Φ86*190L | Φ86*305L | Φ86*450L |
| 模具間距 Die pitch |
mm | 94 | 94 | 98 | 110 | 110 | 110 |
| 機器外形尺寸Machine dimension(L*W*H) | cm | 450*260*210 | 520*260*230 | 460*270*200 | 530*280*230 | 710*310*260 | 800*350*300 |
| 吊裝參考重量 Machine weight (Approx) |
Ton | 17 | 21 | 22 | 26 | 38 | 50 |
| 可制螺絲直徑 Normal bolt size |
mm | 6-10 | 6-10 | 8-12.7 | 8-14 | 8-14 | 8-14 |
| 可制螺絲頭下長度 Shank length of blank |
mm | 15-110 | 20-160 | 20-110 | 25-160 | 60-270 | 120-400 |
| 型? 號 Model | 單位 Unit | SJBF-164S | SJBF-164LL | SJBF-164UL | SJBF-204L | SJBF-204LL | SJBF-254SL |
|---|---|---|---|---|---|---|---|
| 工位數 Forging station |
No. | 4 | 4 | 4 | 4 | 4 | 4 |
| 成形力 Forging force |
kgs | 220,000 | 220,000 | 230,000 | 380,000 | 380,000 | 450,000 |
| 最大剪斷直徑 Max cut-off dia. |
mm | Φ18 | Φ20 | Φ23 | Φ23 | Φ23 | Φ30 |
| 最大剪斷長度 Max cut-off length |
mm | 200 | 350 | 510 | 240 | 360 | 260 |
| 生產速度 Speed Range |
pcs/min | 70-110 | 40-70 | 35-50 | 50-80 | 40-65 | 40-70 |
| 動模頂出行程 P.K.O Stroke |
mm | 45 | 45 | 60 | 50 | 50 | 40 |
| 定模頂出行程 K.O.Stroke |
mm | 170 | 320 | 510 | 220 | 320 | 210 |
| 主滑臺行程 Main slide stroke |
mm | 260 | 490 | 670 | 346 | 496 | 330 |
| 主電機功率 Main motor |
kw | 55 | 55 | 75 | 75 | 75 | 110 |
| 剪模外形尺寸 Cut-off-die size |
mm | Φ60*90L | Φ64*100L | Φ74*120L | Φ75*120L | Φ75*120L | Φ80*130L |
| 動模外形尺寸 Punch die size |
mm | Φ75*185L | Φ75*185L | Φ75*250L | Φ90*215L | Φ90*215L | Φ120*270L |
| 定模外形尺寸 Main die size |
mm | Φ100*190L | Φ100*345L | Φ100*510L | Φ125*240L | Φ125*345L | Φ140*250L |
| 模具間距 Die pitch |
mm | 120 | 120 | 120 | 140 | 140 | 160 |
| 機器外形尺寸 Machine dimension(L*W*H) |
cm | 650*310*260 | 870*320*300 | 1000*320*340 | 760*320*300 | 870*320*320 | 830*430*330 |
| 吊裝參考重量 Machine weight (Approx) |
Ton | 43 | 60 | 80 | 62 | 75 | 105 |
| 可制螺絲直徑 Normal bolt size |
mm | 10-16 | 10-16 | 12-20 | 12-20 | 12-20 | 14-27 |
| 可制螺絲頭下長度 Shank length of blank |
mm | 20-160 | 70-310 | 150-490 | 25-210 | 70-310 | 35-210 |
| 型? 號 Model | 單位 Unit | SJBF-254L | SJBF-254LL | SJBF-304L | SJBF-304LL | SJBF-384LL |
|---|---|---|---|---|---|---|
| 工位數 Forging station |
No. | 4 | 4 | 4 | 4 | 4 |
| 成形力 Forging force |
kgs | 450,000 | 450,000 | 600,000 | 600,000 | 900,000 |
| 最大剪斷直徑 Max cut-off dia. |
mm | Φ30 | Φ30 | Φ38 | Φ38 | Φ42 |
| 最大剪斷長度 Max cut-off length |
mm | 320 | 380 | 400/430 | 450 | 500 |
| 生產速度 Speed Range |
pcs/min | 35-65 | 35-60 | 30-50 | 25-45 | 25-40 |
| 動模頂出行程 P.K.O Stroke |
mm | 45 | 45 | 50 | 60 | 60 |
| 定模頂出行程 K.O.Stroke |
mm | 280 | 315 | 330/380 | 420 | 442 |
| 主滑臺行程 Main slide stroke |
mm | 420 | 510 | 520/540 | 620 | 656 |
| 主電機功率 Main motor |
kw | 110 | 110 | 132 | 132 | 200 |
| 剪模外形尺寸 Cut-off-die size |
mm | Φ99*150L | Φ99*150L | Φ118*180L | Φ118*180L | Φ120*180L |
| 動模外形尺寸 Punch die size |
mm | Φ120*270L | Φ120*270L | Φ140*270L | Φ140*300L | Φ150*300L |
| 定模外形尺寸 Main die size |
mm | Φ148*300L | Φ148*345L | Φ185*355L/ Φ185*380L |
Φ185*460L | Φ215*480L |
| 模具間距 Die pitch |
mm | 160 | 160 | 200 | 200 | 235 |
| 機器外形尺寸 Machine dimension(L*W*H) |
cm | 910*420*350 | 980*420*350 | 1000*470*460 | 1100*490*400 | 1200*500*410 |
| 吊裝參考重量 Machine weight (Approx) |
Ton | 120 | 125 | 170 | 200 | 220 |
| 可制螺絲直徑 Normal bolt size |
mm | 14-27 | 14-27 | 24-30 | 24-30 | 24-42 |
| 可制螺絲頭下長度 Shank length of blank |
mm | 60-260 | 70-310 | 60-320/ 80-350 |
70-400 | 150-420 |
備注:
1、本公司保留修改以上參數的權利，如有修改恕不另行通知；
The company keeps the right to revise above parameters,If there is any alterations,advance notice won t be given then.
2、產品最適用的生產速度取決于產品的形狀，尺寸和材料；
The products' most applicable production speed is decided by the product shape,size and material.
3、表中所列最大材料剪斷直徑和可制產品尺寸按中碳合金鋼計算，相當于10.9級高強度螺絲。
Maximum material shearing diameter and product size listed in the table can be calculated according to medium carbon alloy steel,It is equal to 10.9 grade high intensity screw.
高耐磨，低能耗
鑲嵌式無油自潤滑軸承，提高聯結軸的壽命和耐磨性，降低能耗。
無極變速，自動檢測
電路系統為變頻器加PLC、不但可無極變速、還可以自動檢出機器工作中的故障狀態停機。
剎車平穩，操作安全
采用空壓氣動離合器、啟動電流小、剎車平穩、除點動方式外每次停車滑塊均能停至后死點，提供足夠的操作空間。
高安全，低污染
設計和開發封閉防護罩，大幅減少熱油氣霧對工作環境的污染。
充分潤滑，提高壽命
機器設置油路的壓力保護裝置，保證機器運行時各部件的充分潤滑。設置氣路壓力保護裝置，保護機器過載現象，提高模具使用壽命。
安全保護，操作安全
在確保機器方便調試的同時，多處設置安全保護門，強調操作人員的規范操作，確保人員的安全。
